一、 前言
　　随着信息技术与智慧城市的不断发展，一个现代的安防监控指挥中心不只是简单的视频监控，而是一个由多个系统组成的集成解决方案，整个监控中心由监控系统、数据传输系统、中央控制系统、大屏显示系统等，是集通信、指挥、控制、信息于一体的复杂系统，为城市安防、应急救援、交通指挥等各类应急事件处理提供信息保障和决策支持。在这里，应急救援指挥时，要求大屏高清晰实时显示救援地图、实时现场图像、应急救援等信息，为领导决策指挥提供帮助。通过大屏显示控制系统，将大信息量、高数据流以及多路监控灵活方便地展现在一个内容丰富、准确高效的综合信息显示界面，实现信息共享，便于统一指挥、调度，从而保证整个指挥系统具有联动性、高效性、完整性。在这里，中嘉科技作为全球专业的led显示屏供应商，在这方面有众多的案例及项目经验，总结了安防监控指挥中心显示大屏独特的解决方案。
二、 需求分析
　　对于整个安防监控中心业务，通常有以下特性：
　　1、实时性：监控系统实时性，这点尤为重要。也正是由于监控系统的实时性才显得监控系统是那么的必要。
　　2、安全性：监控系统具有安全防范和保密措施，防止非法侵入系统及非法操作。
　　3、可扩展性：监控系统设备采用模块化结构，系统能够在监控规模、监控对象、或监控要求等发生变更时方便灵活的在硬件和软件上进行扩展，即不需要改变网络的结构和主要的软硬件设备。
　　4、开放性：监控系统遵循开放性原则，系统提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口与工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。整个网络是一个开放系统，能兼容多家监控厂家的产品，并能支持二次开发。

　　5、标准性：监控系统所采用的设备及技术符合国际通用标准。这点能够给您一个安心的保证。
　　6、灵活性：监控系统组网方式灵活，系统功能配置灵活，能够充分利用现有视频监控子系统网络资源。系统将其他子系统都融入其中，能满足不同监控单元的业务需求，软件功能全面，配置方便。
　　7、先进性：监控系统是在满足可靠性和实用性的前提下尽可能先进的系统。整个系统在建成后的十年内保持先进，系统所采用的设备与技术能适应以后发展，并能够方便地升级。将成为一个先进、适应未来发展、可靠性高、保密性好、网络扩展简便、连接数据处理能力强、系统运行操纵简便的安防系统。
　　8、实用性：视频监控系统具备完成工程中所要求功能的能力和水准。系统符合本工程实际需要的国内外有关规范的要求，并且实现容易、操作方便。从用户角度出发，充分利用现有资源，尽量降低系统成本，使系统具有较高的性能价格比。
　　那么，根据整个监控中心的需求特性，显示屏部分通常需要满足以下特点：
　　工作稳定性：需要7x24小时不间断的工作运行，中间不出现故障。
　　优质显示效果：对显示画面无论是高亮还是低亮画面都要有优质的显示效果，才能满足监控画面需求。
　　易用性：操作简单，无需专业人员也能开关机以及日常使用。
　　维护方便：首先有故障发生能系统监控报警，操作人员可以自己更换配件等。
　　系统联动性：接入整个监控系统的专网中，能实时切换播放监控不同监控单元的业务需求。
　　兼容性：对于其他不同型号设备的视频画面等接入，能够实现监控播放。

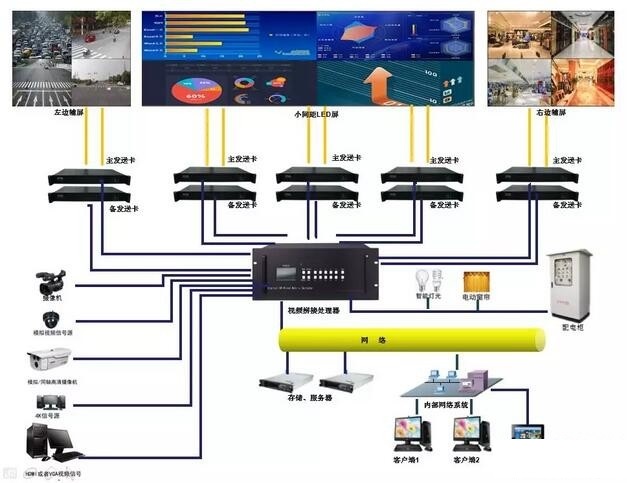

三、 方案系统架构图

四、系统设计思路与选型
　　1. LED屏体
　　根据监控中心需求，通常屏体三个显示区域，中间主屏及两侧辅屏组成，中间大屏区域对整个系统的监控数据、日常报告及指挥控制等显示使用，两侧辅屏播放重要地区实时的监控画面，并且每个窗口内容可以交换和拖动显示。对于其组成的LED大屏来说，需要具备全前维护、双系统备份、高灰高刷等功能;首先前维护时候根据现场空间环境，通常安装在室内，监控大厅靠墙安装，这样导致空间不会很大，所以前维护方便了对屏后期的维护，在屏前面单独一人就可以操作维护工作，省时省力;双系统备份，则考虑监控中心属于信息高度集中的重要场所，通常不允许黑屏现象存在，采用双系统备份，能让现场屏体在一路信号中断或一路硬件损坏等不黑屏，箱体内部拥有主副接收卡，一路信号中断，立即切换到备份信号工作，保证了现场屏体播放的不黑屏;高灰高刷，则是需要在监控中心，屏体进行低亮度播放，且常进行拍照视、摄像等，那么此时屏体的刷新和灰度就尤其重要了。中嘉科技作为全球顶尖的LED解决方案供应商，拥有T和S系列小间距产品，它的维护方便、系统双备份、高灰高刷的特点，已经为监控指挥中心LED大屏提供完美的解决方案，成功案例遍布全球。
　　2. 控制系统
　　控制系统在屏体使用上至关重要，同样，监控指挥中心对于屏体系统也有一定要求，比如智能监控、操作简单、色彩校正等等;在这里中嘉科技监控指挥中心解决方案采用高配系统配置，在软件界面能清楚的知道每个零部件的工作状态，实时掌控信息，加上易用的软件，能让用户带来更好的体验，几个按键切换就可以满足实际操作，客户想要的真正简单智能;除此之外具有一键返回工厂设置、校正系数工厂备份等功能，现场参数调乱、硬件更换等不需担心，快捷检修恢复，无需专业人士也能恢复正常;对于模块拼接，搭配专业先进的校正技术，更好的达到色彩一致性，边缘修正系数补偿，让你的整个大屏色彩一致性更佳。
　　3.视频拼接处理中央控制器
　　视频拼接处理中央控制器，目前在LED显示屏上，起着心脏的作用，一切信号的切换控制都由它来实现完成，而它通常需要由多画面、多信号输入接口、多平台指令兼容等功能。首选作为监控中心大屏，必须会有很多监控画面窗口的需要求，我们会选取高端设备配套支持，能支持24窗口、32窗口，到144窗口，用来播放多处多角度不同的监控画面;多信号输入，HDMI 、DVI、SDI、VGA、DP等多种市面上常见的视频出入接口，在有前端设备需要播放时，直接连上输入接口，就可以切换投放到大屏，不需要增加设备、转换重新压缩等操作;多平台指令兼容，对USB、485、TTL电平、HeBeasT、SNNM等监控和控制信号都能完美兼容，整个监控中心的灯光、影像、窗帘等都能由它发出指令控制，让其能够正真起到指令处理中枢的作用。
　　4. 网络设施
　　通常安防监控中心对于网络设备，都是采用内部私有局域网服务器等方式，特别是军区、政府单位，网络的安全保密性尤为重要;在这里网络设置通常是需要组建内部服务器、存储设备、网络操作终端等组成，协议指令通过内部网络传输到中央处理控制器，让整个系统完美的在局域网上运行，简单、稳定、安全。
　　5. 配电柜设施
　　配电柜通常有多功能卡控制方式和PLC控制方式，工作原理都是通过系统软件或者终端用户通过局域网发送指令，给到多功能卡或PLC，达到控制大屏强电总闸的功能;配电柜则需要在合理设计负载上建立。此外，中嘉科技LED大屏系统解决方案能实现远程断上电、局域网内IPAD、PC电脑进行控制，若现场允许外网接入，也可以实现随时随地监控屏体状态、开关屏控制等。
五、 技术优势
　　1.人性化、集成化
　　整个控制中心可以采用IPAD无线控制，大屏显示、节目播放、信号切换、灯光音响、配电系统、包括窗帘等都可以局域网内无线控制;信号播放可以接入视频监控、安防报警、除此之外也可以局域网内电脑终端进行操作，高度人性化、集成化。符合现在新型智能的发展方向。
　　2.多种控制方式灵活操作
　　多种操控方式共同配合使用，摆脱了传统操控方式存在的席位局限性。具有PC、平板电脑和桌面控制键盘多种操作方式，客户端软件中可以实时显示大屏幕上正在显示的内容，并且能进行预案调取、多种信号源统一切换、云台控制等操作。多用户操作时，具有权限分级功能，可自定义用户的访问和操作权限。同时操作时，权限高者优先控制，权限相同则先登录者优先控制。采取权限分级，可以避免多人操控时产生误操作，从而影响工作效率。
　　2、良好的环境适应性
　　无风扇设计保证运作环境零噪音，超大可观视角与超高刷新率确保所有细节尽收眼底。
　　3、高稳定性与可靠性
　中嘉科技超高清小间距系列产品双电源双系统备份确保系统的稳定性及可靠性。即使出现特殊状况，备份系统也能保证屏体不间断地运作。同事可以接入局域网监控系统，随时随地掌握整个系统的工作运行状态，智能巡检。设备采用FPGA全硬件架构，无操作系统，不会出现死机、蓝屏、病毒入侵等计算机常见问题。板卡式模块化设计并支持热插拔，当有板卡损坏时无需关机，可实时更换，不影响其他线路的传输。热备份冗余电源，当一路电源出现故障时设备无需关机，自动采用备份电源继续工作。保证了整个系统的高稳定及可靠性。
　　4、独特结构设计，易维护
　　LED显示屏独特的前维护与轻薄结构设计，可减少安装所需空间，保证安装快速和维护简易，同时降低运营与后期维护成本。
　　5、信号多样、切换简单
　　多信号显示，实现多信号接入显示，大屏幕控制软件支持信号图像窗口及处理器应用程序窗口的各种操作，包括窗口开/关、属性设置、自由移动缩放、叠加、以及实现窗口在LED屏上的任意漫游，操作人员能够更直观准确的进行操作。
　　6、预案管理，更智能
　　可方便的实现场景及预案编制、保存、修改、删除，可以实现所有显示画面预先编排(对显示信号的窗口大小、位置进行设置设定模板，并可随时调用已存的显示预案)，支持使用“热键”(快捷键)快速调用预案。支持预案自动执行功能，可根据时间或事件触发，实现画面自动显示。
　　7、高兼容
　　实现多套显示系统互联互通，能够与消防局监控系统、公安局监控系统、交管局监控系统的大屏幕显示系统互联互通。
